Quadra650等の分解方法

デスクトップ型のQuadraや、PowerMac7100等の分解方法を解説します。

１　カバーを外す

まず、本体から、ケースを外します。リアパネルにある、大きなねじを外します。

　　あとは、本体を手前にスライドさせ、途中で持上げます。
※　中にあるCD-ROMなどのパーツには、薄いアルミ製のヒラヒラが付いており、よく曲がります。
　　手を切らないように、注意！

２　電源を外す

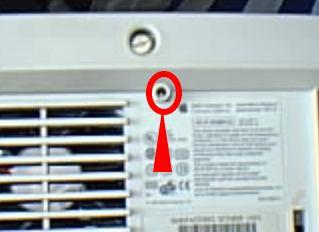

リアパネルの○の部分にあるねじを外します。電源を押さえているねじです。

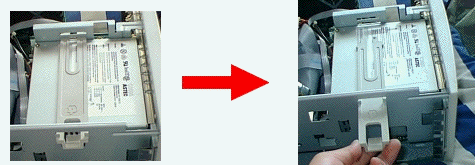

電源を押さえているプラスティック部品を外す。

※　部品を見れば解りますが、写真の奥の方に、引っ掛かりがあるので、指でつぼめて引っ張ります。

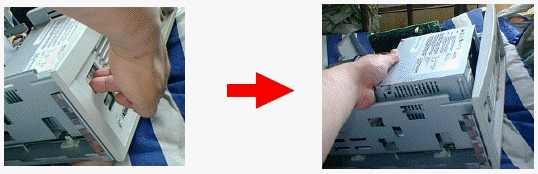

電源を垂直に引き上げます。
※シャーシで３方向を囲まれている関係で、引きだしにくいのですが、リアパネルにある、モニタ用電源部分に指指を突っ込み、爪で引き上げると楽です。

３　シャーシを外す。

　写真の２点にあるねじを外します。

１	２

HDや、フロッピーディスクなどに付いているケーブルを外します。
どれが何に接続されているかを忘れないように！（もっともSCSIコネクターがFDにつながる事もないですが(^^;）

シャーシのフロント部分に手をかけ、引き上げます。
途中、シャーシにケーブル類が引っ掛かりますので、無理に引っ張らないようにケーブルをよく見て下さい。
※Ｌ字型のヒンジになっていますので、あとは手前に引くだけ！
